無塵車間在廠房?jī)艋こ讨杏直环Q為凈化車間、無塵室、潔凈室，對空氣潔凈度、溫度、壓力以及密封性等都有著高標準要求。然而，在無塵廠房裝修建設中，像半導體電子潔凈間的潔凈度要求通常都在10萬級標準以上，微粒控制十分嚴格，要求控制在0.02µm，甚至更小粒徑。

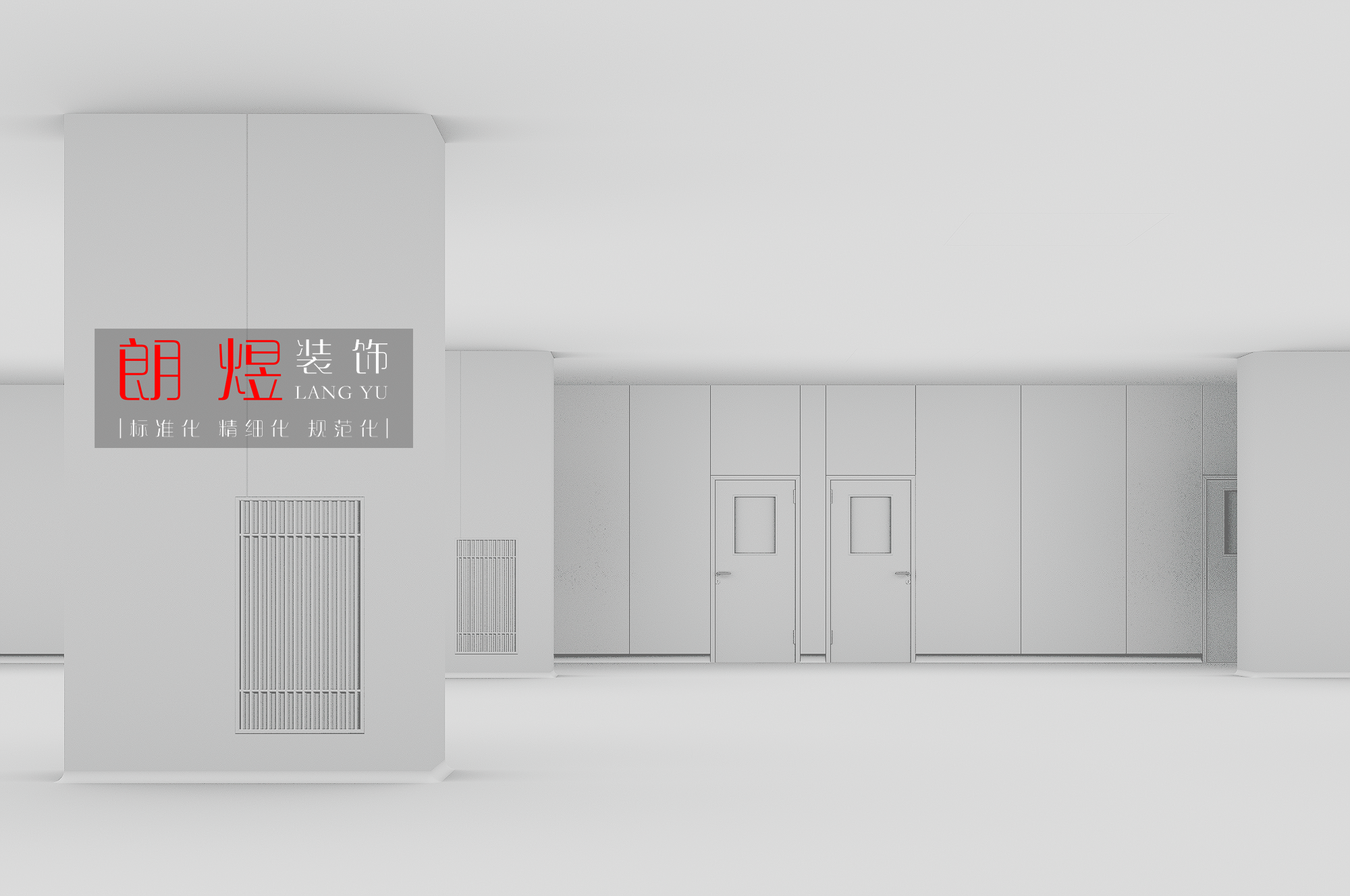

•3000平電子車間無塵廠房裝修效果圖
本案例是一個3000平電子車間無塵廠房裝修項目，設計上滿足潔凈環境的電子產品生產工藝幺求，并根據使用情況做了后續產品生產發展工藝改進的空間預留。設計方案功能上嚴格執行國家現行有關標準與規范。

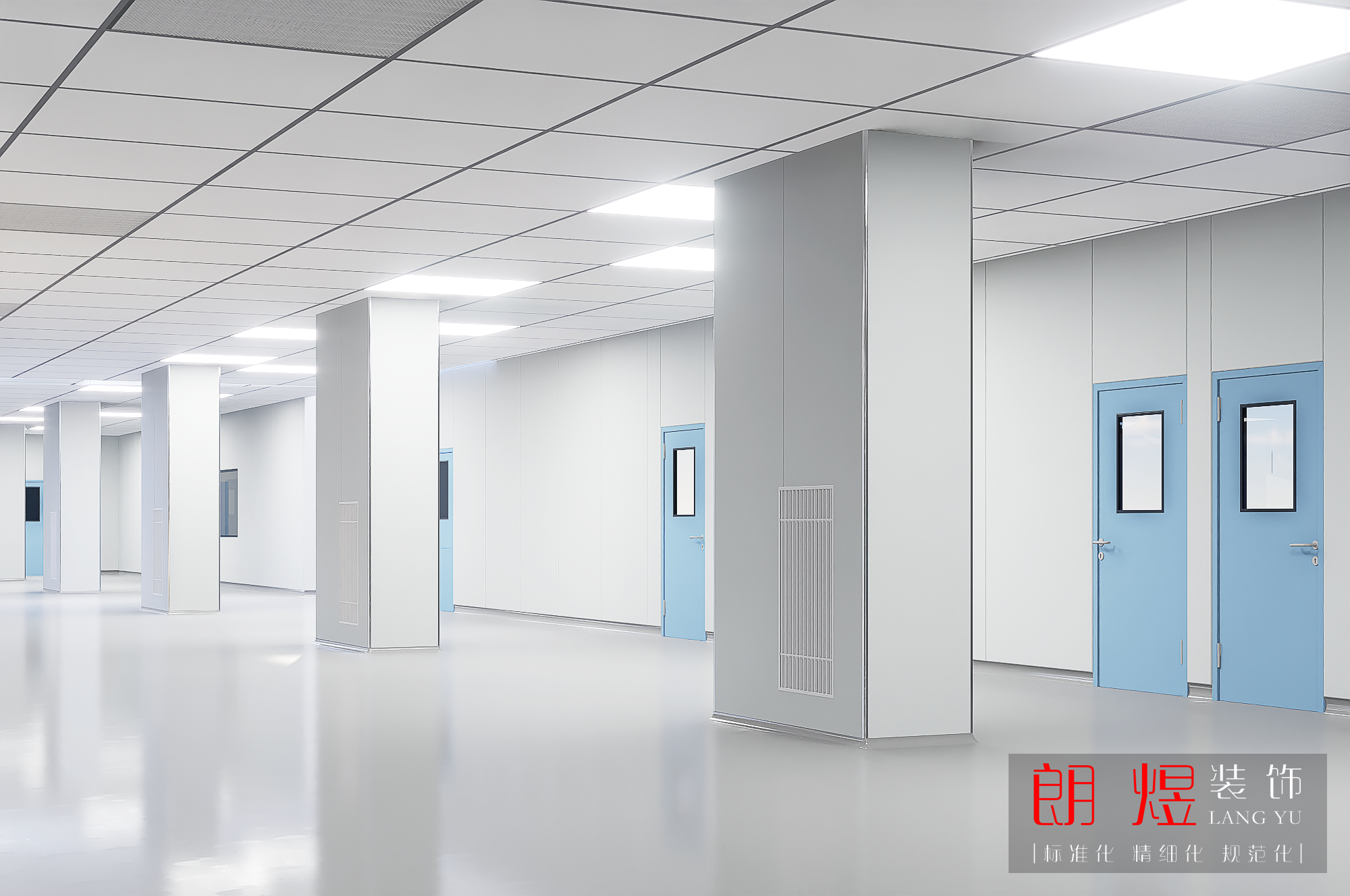

•3000平電子車間無塵廠房裝修效果圖

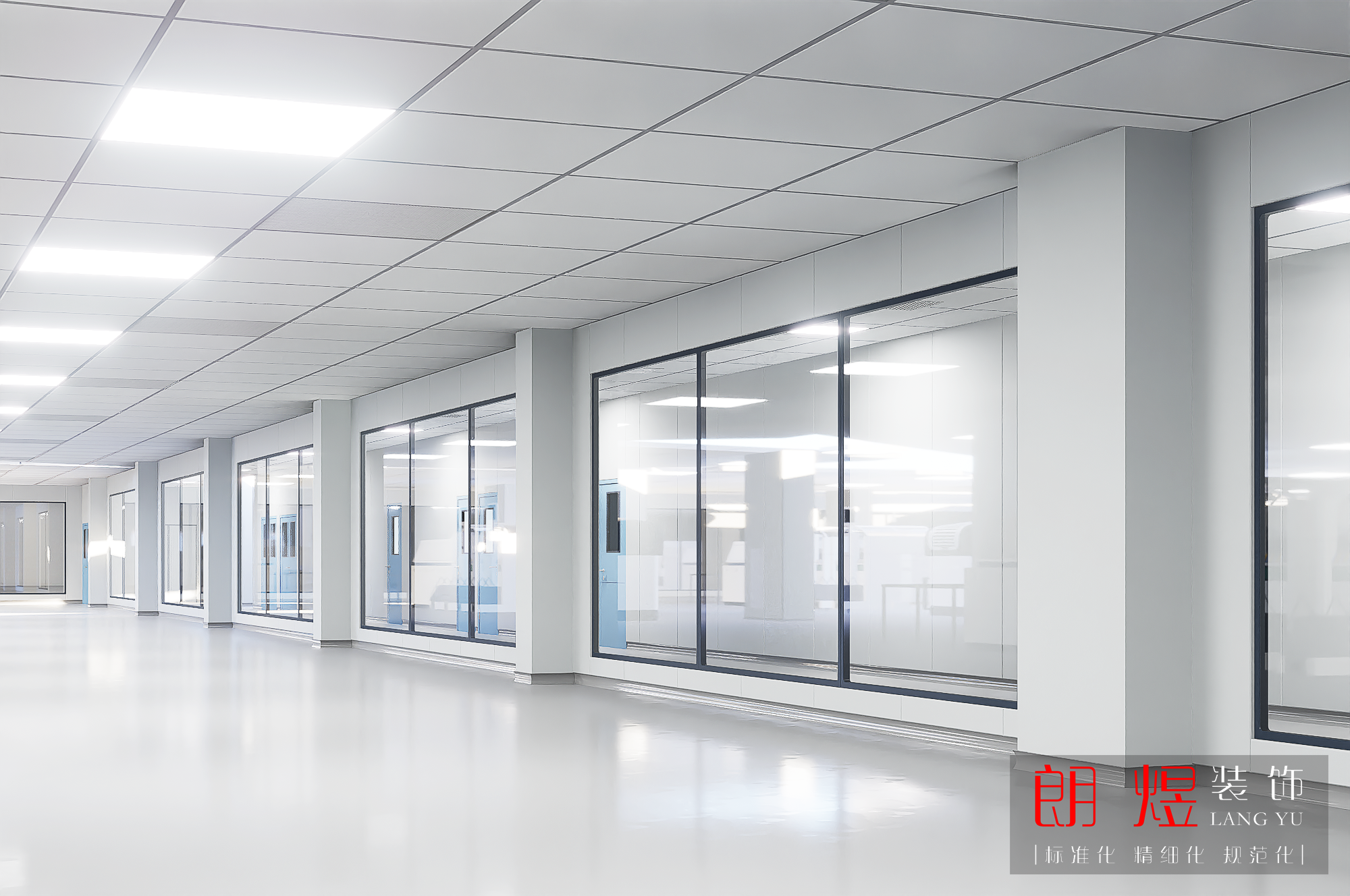

•3000平電子車間無塵廠房裝修效果圖
根據電子廠對無塵車間的要求，我們對潔凈區的溫度和相對濕度做了進一步確定，單向流和混合流潔凈區以及非單向流區域的噪聲級分別做了不大于65db和60db的調整。要知道，電子類的潔凈廠房垂直單向流的空間包括吊頂以上的技術夾層。

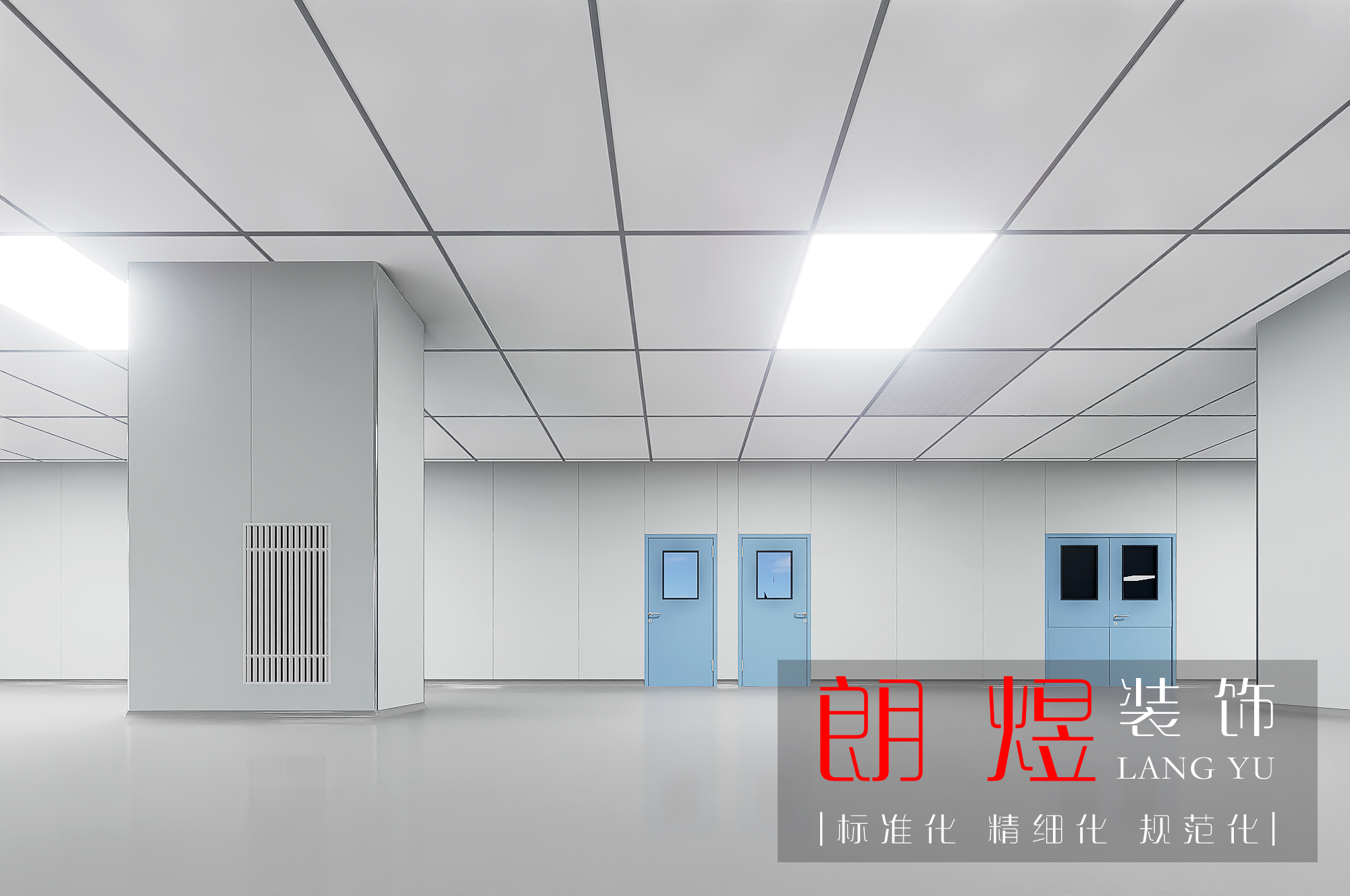

•3000平電子車間無塵廠房裝修效果圖
電子潔凈廠的耐火等級不應低于二級，廠房?jī)?nèi)部防火分區的劃分，應符合《建筑設計防火規范》有關的國家規定，專用消防口的設計，符合現行國家標準《潔凈廠房設計規范》的有關規定。

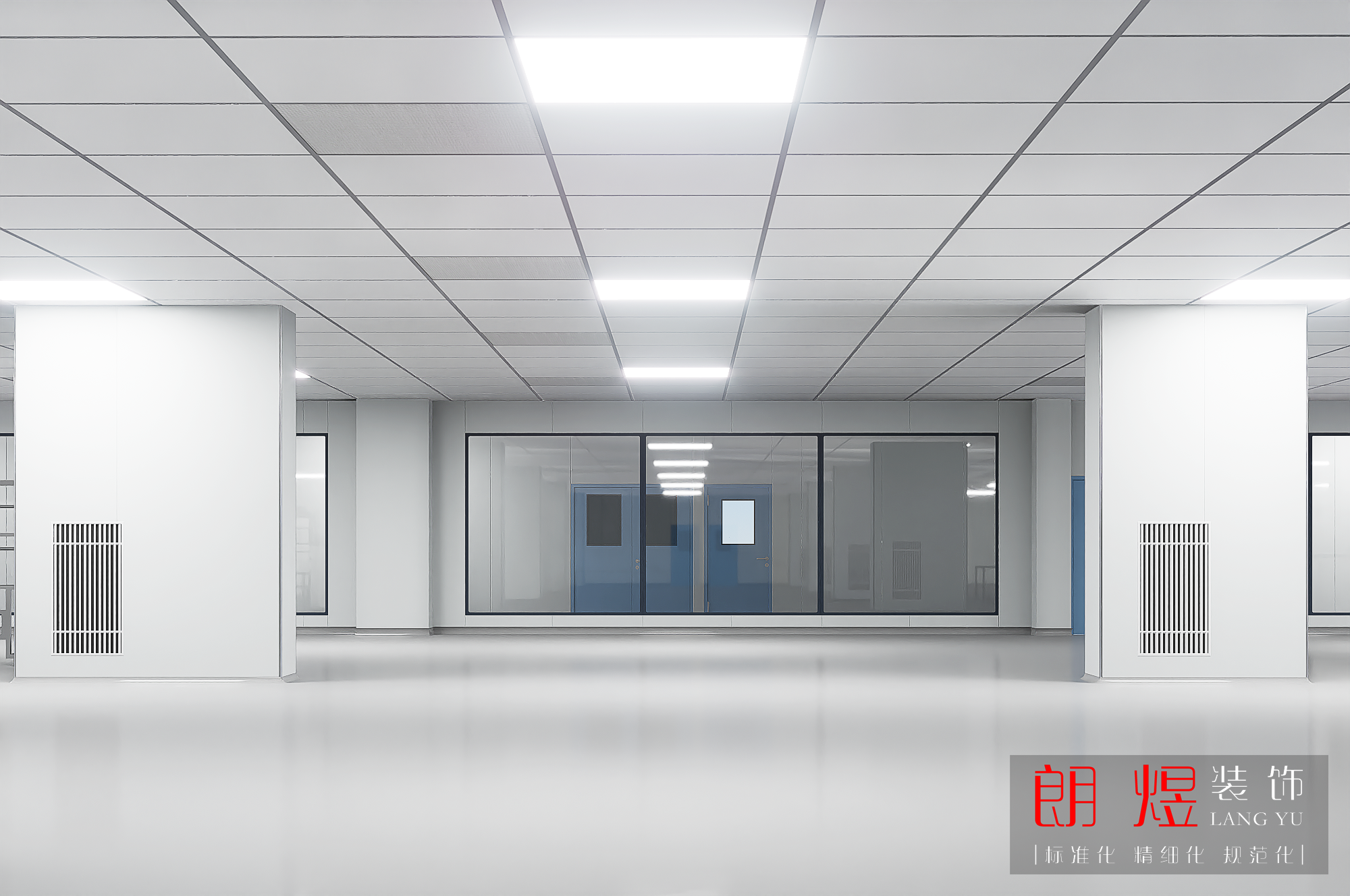

•3000平電子車間無塵廠房裝修效果圖

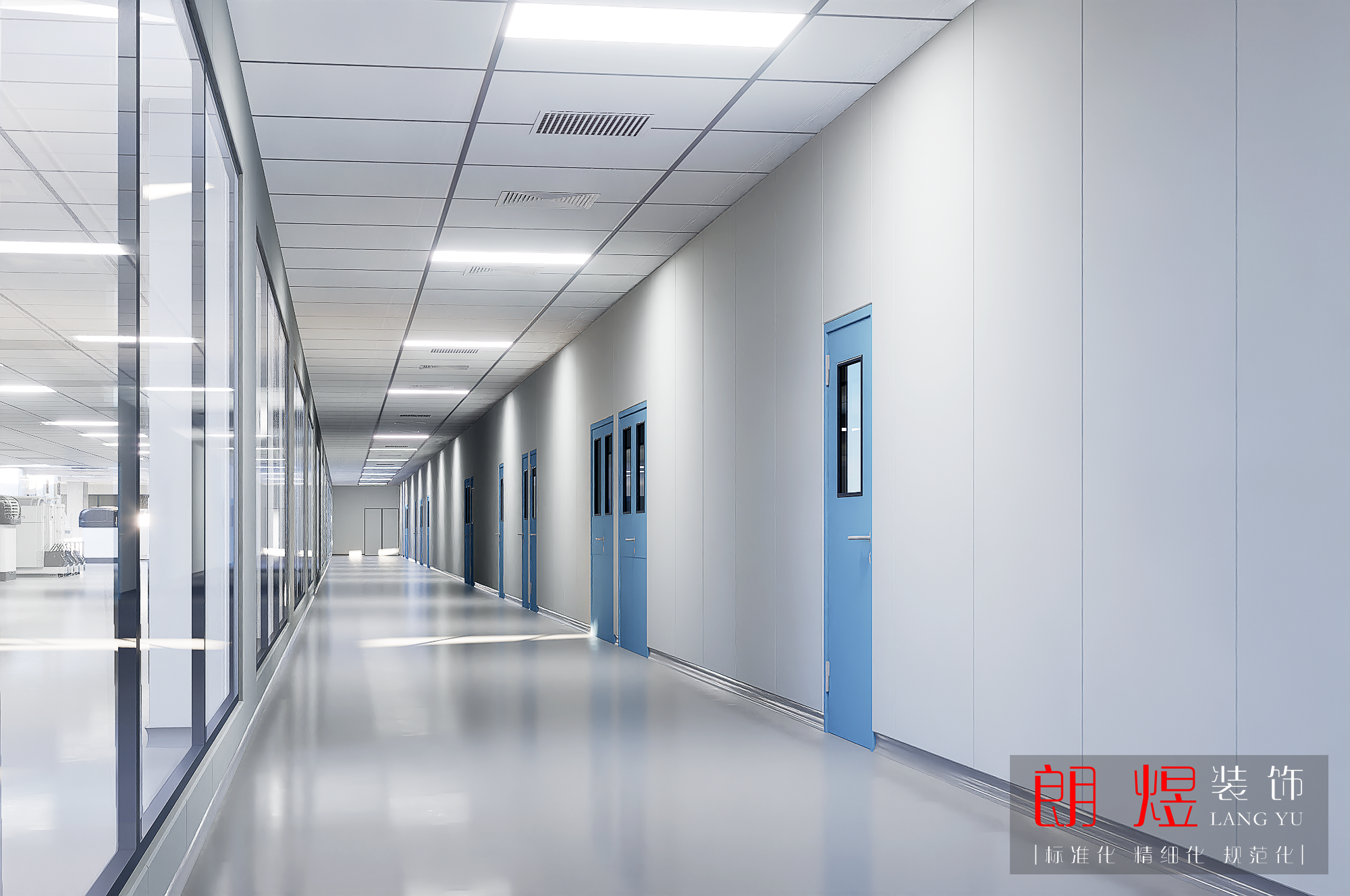

•3000平電子車間無塵廠房裝修效果圖
與此同時，電子車間無塵廠房裝修對潔凈區的空氣潔凈度等級、平均風速、換氣次數有著明確要求，送風量和氣流流型可以參考以下靜態標準：
1.空氣潔凈度等級1~5的單向流或混合流，平均每秒風速0.2~0.045；
2.空氣潔凈度等級6的非單向流，換氣次數50~60次；
3.空氣潔凈度等級7的非單向流，換氣次數15~25次；
4.空氣潔凈度等級8~9的非單項流，換氣次數10~15次。
•3000平電子車間無塵廠房裝修效果圖
此外，對排風系統中含有毒性、爆炸性的危險物質的排氣管路，需保持一定的負壓值，且事故排風系統設計的換氣次數不應小于12次/h，自動和手動控制開關應分別設置在潔凈區外便于操作的地點。
